Elektronik devrelerde akımın kontrolü hayati önem taşır. İşte bu noktada direnç devre tasarımının temel bileşenlerinden biri olarak karşımıza çıkar. Dirençler, elektrik akımının belirli bir seviyede kalmasını sağlayarak devrenin güvenli ve verimli çalışmasına yardımcı olur.

Direnç Nedir?

Direnç, elektrik devrelerinde akımın akışını sınırlandıran ve belirli bir miktarda enerji harcayan pasif bir devre elemanıdır. Birimi Ohm (Ω) olarak adlandırılır ve R harfi ile sembolize edilir. Dirençler, elektrik enerjisinin bir kısmını ısıya dönüştürerek çalışır ve böylece akımın düzenlenmesine yardımcı olur.

Bir elektrik devresinde Ohm Kanunu ile direnç şu formülde tanımlanır:

$$V=I\times R$$

Burada:

• V = Gerilim (Volt)
• I = Akım (Amper)
• R = Direnç (Ohm)

Bu formüle göre, direnç ne kadar büyükse, akım o kadar düşük olur.

Elektronik Devrelerde Direncin Rolü

Dirençler, elektronik devrelerde birçok farklı amaç için kullanılır:

1. Akım Sınırlama

Dirençler, devredeki akımı sınırlandırarak bileşenleri aşırı akımdan korur. Örneğin, bir LED devresinde, LED’in zarar görmemesi için uygun bir seri direnç kullanılır.

2. Gerilim Bölme (Voltaj Bölücü Devreler)

Bir devrede farklı bileşenler için farklı gerilim seviyeleri gerekiyorsa, dirençler kullanılarak gerilim bölücü devreler oluşturulabilir.

Gerilim bölücü formülü:

​​

Burada R1 ve R2 direnç değerleridir. Bu yöntem, ADC (Analog-Dijital Dönüştürücüler) gibi devrelerde yaygın olarak kullanılır.

3. Isı Yönetimi ve Güç Dağılımı

Dirençler, fazla enerjiyi ısıya dönüştürerek sistemin aşırı ısınmasını önler. Özellikle yüksek güçlü devrelerde yüksek watt değerine sahip dirençler kullanılarak ısı yönetimi sağlanır.

4. Sinyal Filtreleme ve Zamanlama

Dirençler, kondansatörler ve bobinler ile birlikte sinyal filtreleme devrelerinde kullanılır.

• RC devreleri (Direnç-Kondansatör) zamanlama ve frekans belirleme amaçlı kullanılır.
• Yüksek frekanslı sinyallerin süzülmesi için direnç-kondansatör kombinasyonları kullanılır.

5. Sensör ve Algılama Sistemleri

Dirençlerin değeri sıcaklık, ışık veya diğer çevresel faktörlere bağlı olarak değişebilir. Bu tür özel dirençler sensör devrelerinde kullanılır:

• LDR (Light Dependent Resistor – Işığa Bağlı Direnç): Ortam ışığına duyarlı olarak direnç değerini değiştirir.
• NTC/PTC Termistörler: Sıcaklık değişimine bağlı olarak direnç değeri değişir.

Direnç Çeşitleri

1. Sabit Dirençler

Değeri sabit olan ve değiştirilemeyen direnç türleridir. Çoğu devrede kullanılan karbon film, metal film ve seramik dirençler bu kategoridedir.

2. Ayarlanabilir Dirençler (Potansiyometre ve Trimpot)

Bu dirençlerin değeri kullanıcı tarafından değiştirilebilir.

• Potansiyometreler ses ayarı, ekran parlaklığı gibi uygulamalarda kullanılır.
• Trimpotlar, devre kalibrasyonu için kullanılır.

3. Termistörler (NTC ve PTC)

Sıcaklığa duyarlı dirençlerdir:

• NTC (Negatif Sıcaklık Katsayılı Direnç): Sıcaklık arttıkça direnci azalır.
• PTC (Pozitif Sıcaklık Katsayılı Direnç): Sıcaklık arttıkça direnci artar.

4. LDR (Foto Direnç – Işığa Duyarlı Dirençler)

Işığa duyarlı olan bu dirençler, ortam ışığı arttıkça direnç değerini düşürür. Otomatik aydınlatma sistemlerinde kullanılır.

5. Varistör (Voltaja Bağlı Direnç)

Gerilim dalgalanmalarına karşı devreyi koruyan özel dirençlerdir. Ani voltaj yükselmelerinde (örneğin yıldırım düşmesi gibi) sistemleri koruma amacıyla kullanılır.

Direnç Seçimi Yaparken Nelere Dikkat Edilmelidir?

Direnç seçerken aşağıdaki faktörler göz önünde bulundurulmalıdır:

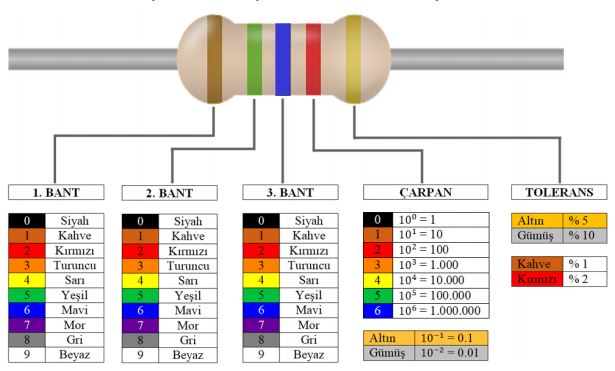

• Direnç Değeri (Ohm – Ω): Devreye uygun doğru direnç değeri seçilmelidir.
• Güç Kapasitesi (Watt – W): Direncin harcayacağı güç hesaplanmalı ve aşırı ısınma engellenmelidir.
• Tolerans Değeri (%): Dirençlerin üretim hatalarına karşı sapma oranı vardır (örneğin %1, %5).
• Malzeme Türü: Karbon, metal film veya seramik dirençler farklı performans gösterebilir.

Dirençler, elektronik devrelerin en önemli bileşenlerinden biridir. Akımı sınırlandırarak devre elemanlarını korur, gerilim bölme işlemi yapar, sinyal filtreleme ve zamanlama devrelerinde kullanılır. Doğru direnç seçimi, devrenin verimli ve güvenli çalışmasını sağlamak için oldukça önemlidir.

Bu yazımda dirençlerin temel prensiplerinden çeşitlerine ve kullanım alanlarına kadar kapsamlı bir açıklama sunmaya çalıştım. Elektronik devre tasarımlarında dirençlerin nasıl kullanılacağını anlamak, başarılı bir devre tasarlamak için kritik bir adımdır.

Elektronik ve komponentlerle ilgili detay bilgi verdiğim “Elektronik Nedir? Elektronik Komponentler ve İşlevleri” yazımı da okuyabilirsiniz.
